CNC沖孔網機械操作影片
產品規格
| 產品 | CPC-120 | CPC-120-5 |
|---|---|---|
| 加壓能力-ton | 120 ton | 120 ton |
| 沖頭行程 | 60 mm | 60 mm |
| 每分行程 | 50-150 spm | 50-150 spm |
| 合模高度 | 275 mm | 275 mm |
| 滑塊調整量 | 25 mm | 25 mm |
| 滑塊面積 | 300mm x 300mm | 300mm x 300mm |
| 台盤面機 | 520mm x 1045mm | 520mm x 1045mm |
| 主機馬達 | 20 HP x 4P | 20 HP x 4P |
| 最大板材尺寸 | 1250mm x 3100mm | 1550mm x 3100mm |
| 最大板厚尺寸 | 0.3-16mm | 0.3-16mm |
| 空氣壓力 | 5 kg | 5 kg |
| 機械重量 | 28 ton | 33 ton |
機型特色
精密滑塊
- 六面合金銅導路設計，且採用強制循環潤滑系統，確保沖壓負載平順，避免滑道發熱緊縮摩損。

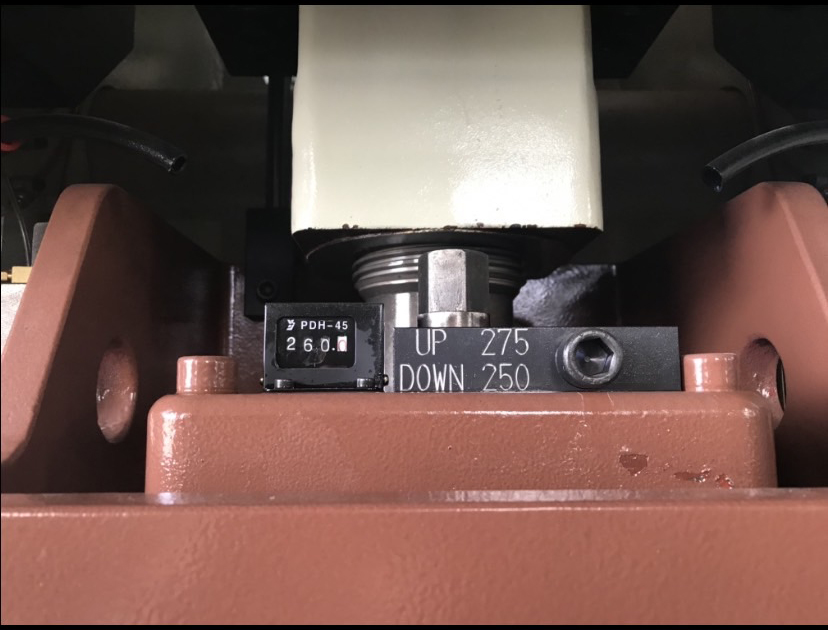

- 滑塊配備模高指示器，減少校模時間並方便管理。

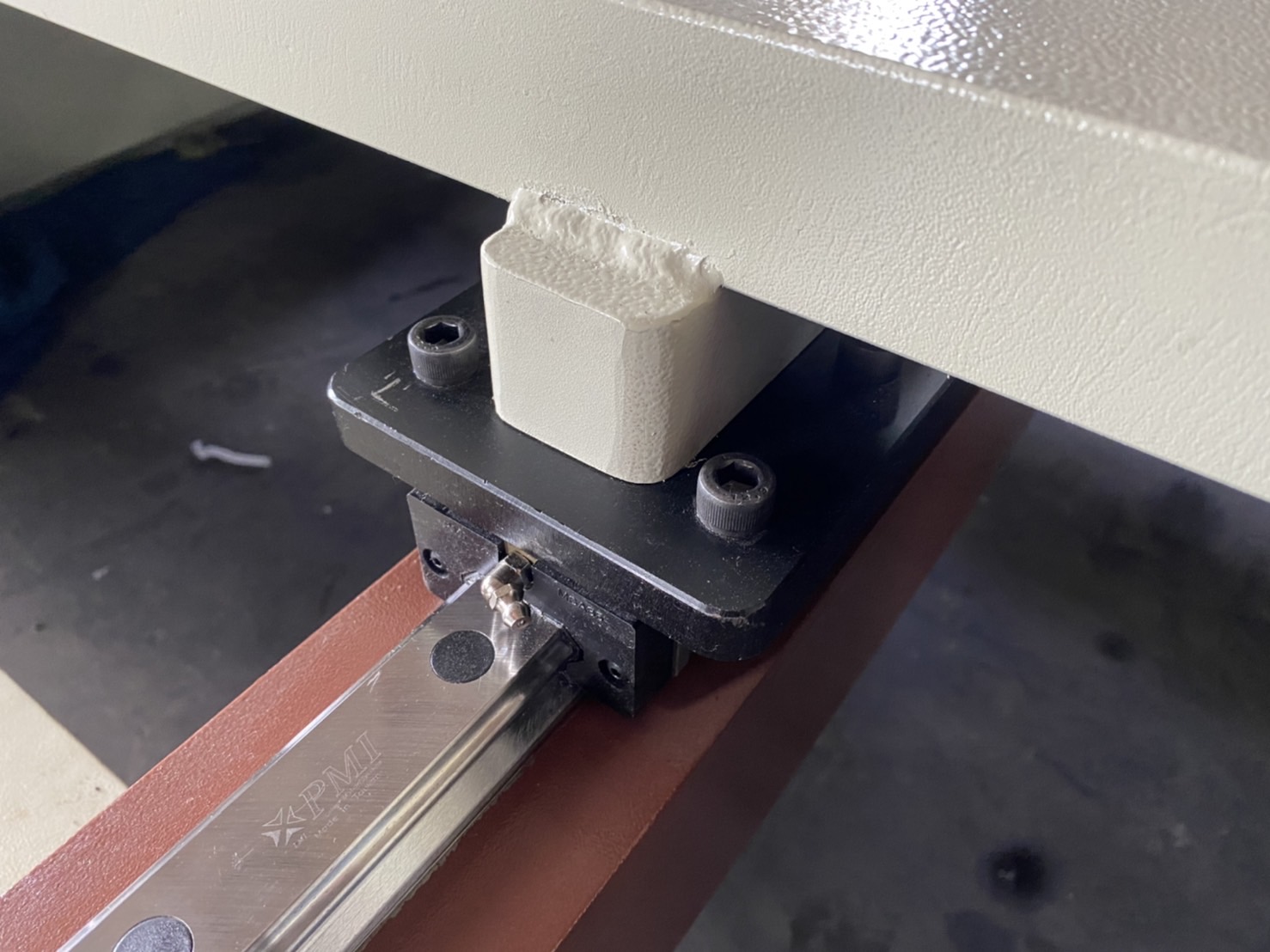

線性滑塊
- Y軸每一支滑軌配置3個滑塊，具有重負荷受力平均特性。

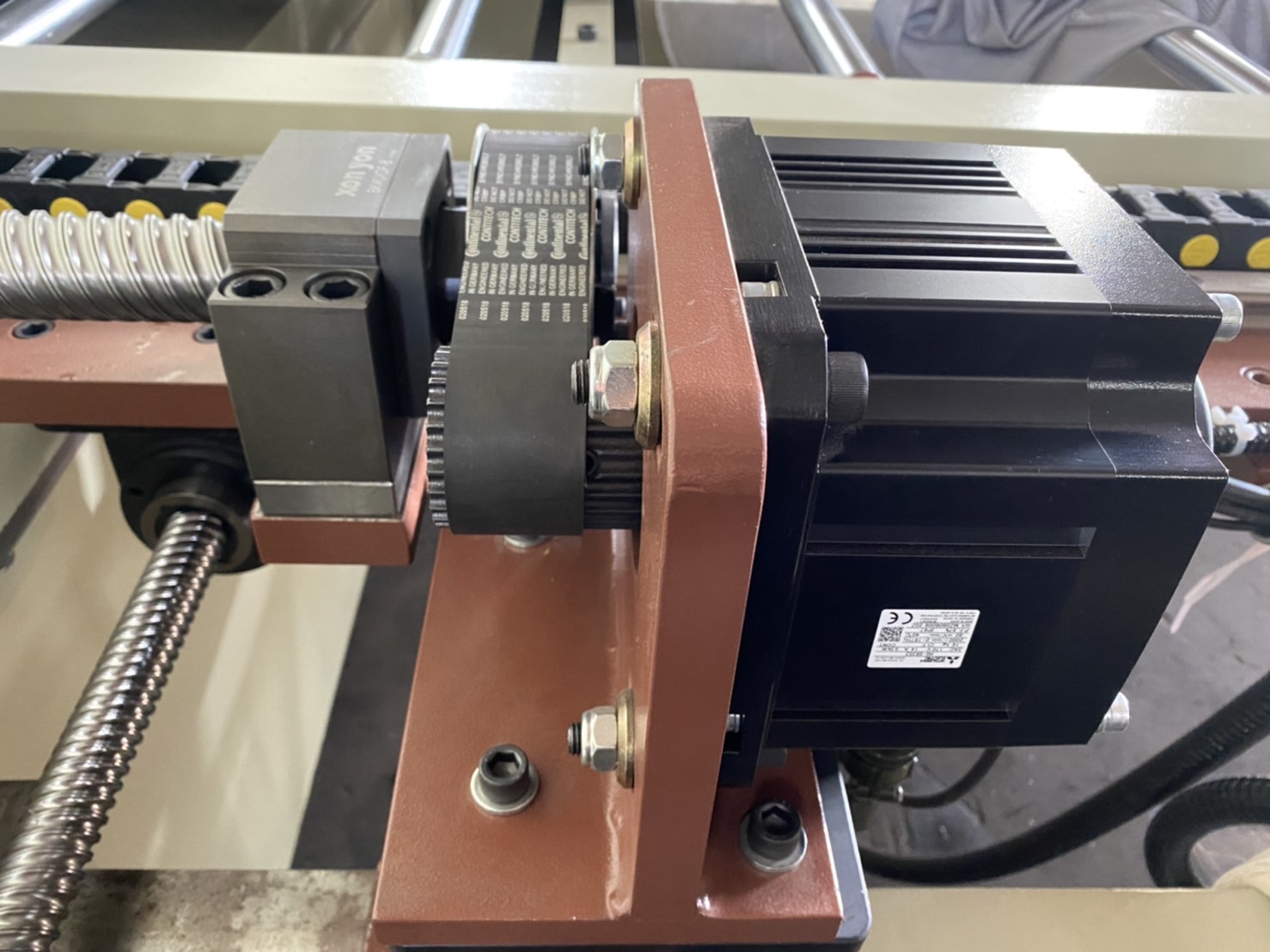

X軸伺服馬達驅動
- X軸採用伺服馬達與時規皮帶搭配，可達到傳動齡背隙。

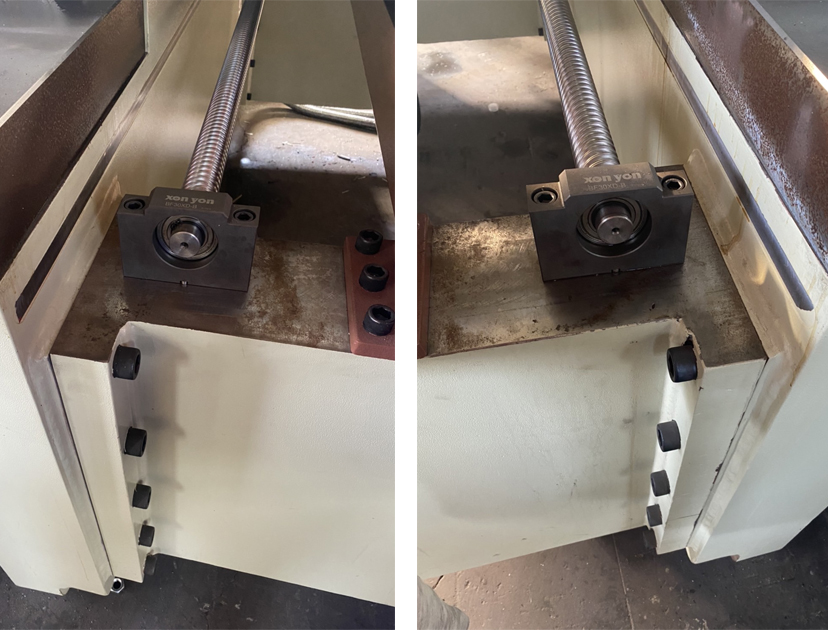

Y軸伺服馬達驅動
- Y軸採用伺服馬達搭配雙滾珠螺桿設計，運行平順不偏擺，改善傳統單螺桿沖孔銜接精度不良。

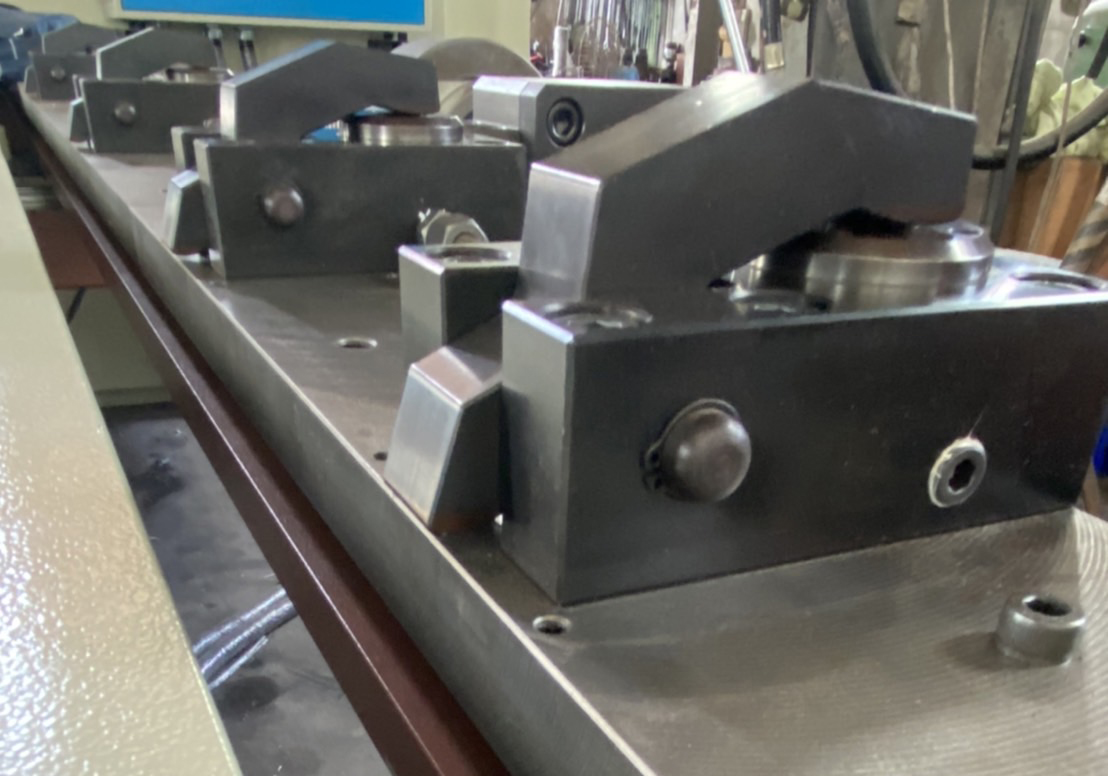

特殊設計的重型夾具，安全不鬆脫

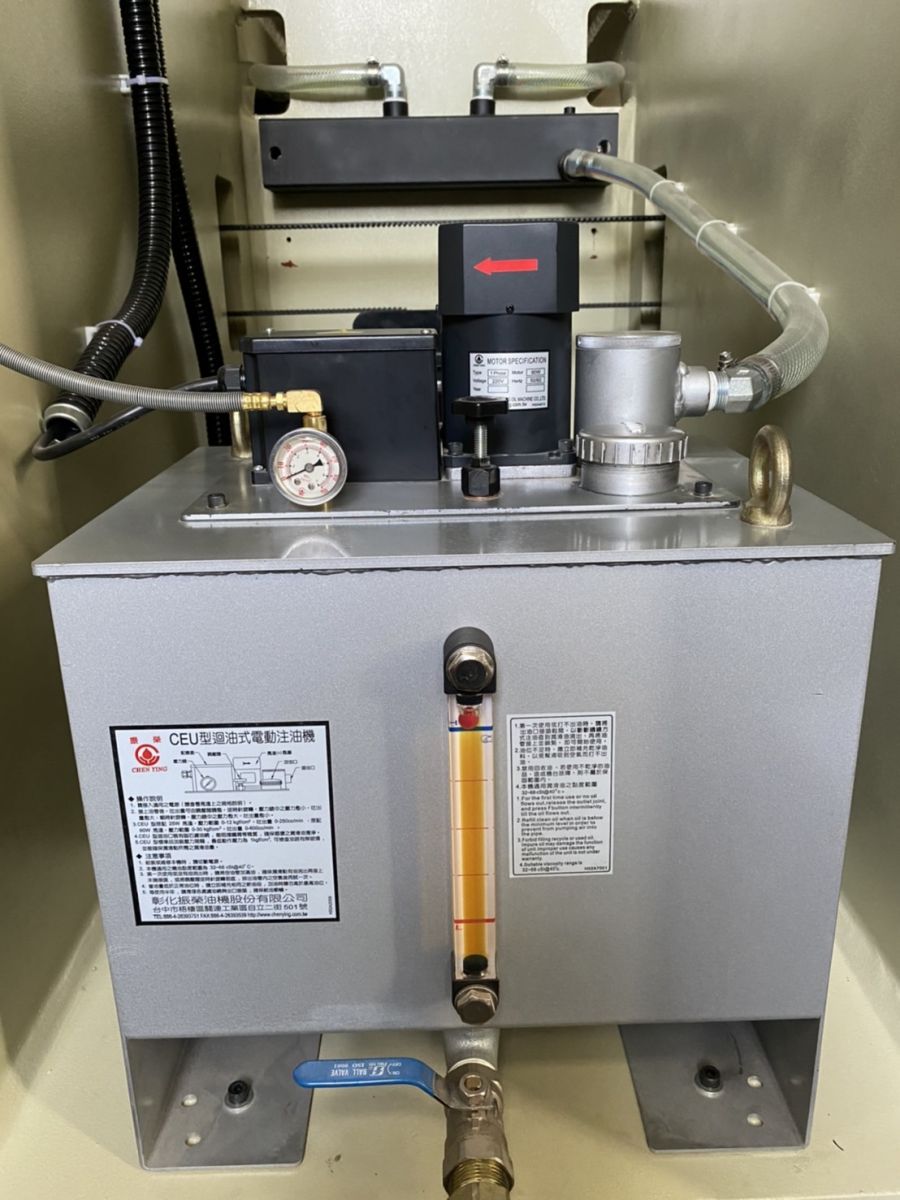

本機採用循環集中式潤滑系統，所有機件皆強制潤滑，潤滑油自出油口流出，在經由迴油口流入油箱內。迴油口裝有磁石濾油網，能阻檔鐵屑等雜質以及確保油品乾淨，並節省潤滑油之使用量。
